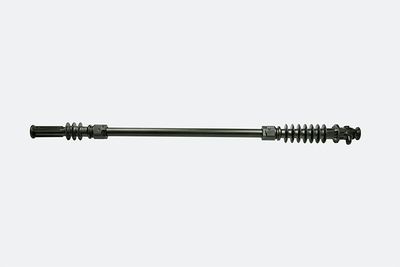

Lamella drive-in packer set

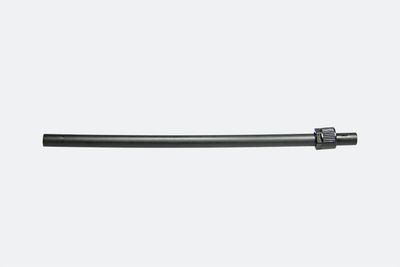

pre-assembled, lamella drive-in packer, Ø 18 x 115 mm, shut-off slide, moulded pan head, nipple Ø 16 mm (no. 400-31-811) and extension tube with, end piece (no. 31813), free passage Ø 3 mm, max., pressure 50 bar

3 Weergave varianten

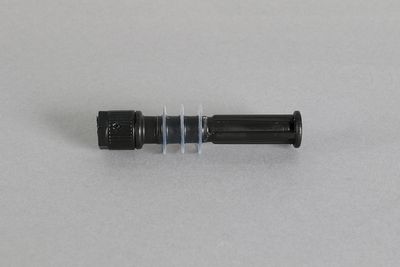

End piece
90 mm

4 cross holes 90° offset, 3 lamellas, connecting thread, union nut

Ø 10,5 x 1.5 mm, union nut

5 Weergave varianten

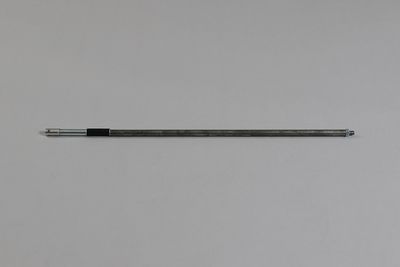

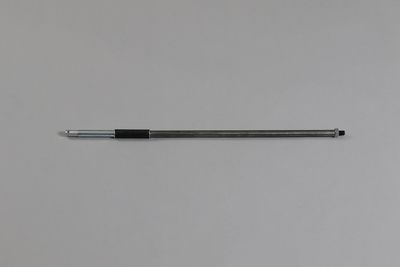

Steel packer gel
Ø 13 x 565 mm, distance piece 47 mm

clamping rubber (grooves) 40 mm, tightening nut AF13, external thread M8, free passage Ø 3 mm, max. 49 mm masonry

distance piece 72 mm, clamping rubber (grooves) 70 mm, tightening nut AF17, external thread M10x1, free passage Ø 6 mm

3 Weergave varianten

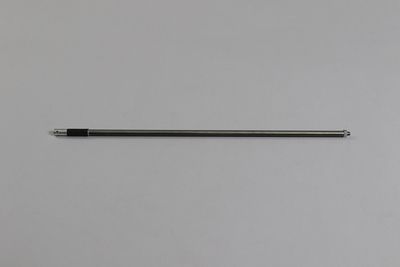

Steel packer gel
Ø 13 x 565 mm

clamping rubber (grooves) 40 mm, tightening nut AF13, external thread M8, free passage Ø 3 mm, max. 49 mm masonry

clamping rubber (grooves) 70 mm, tightening nut AF17, external thread M10x1, free passage Ø 6 mm

3 Weergave varianten

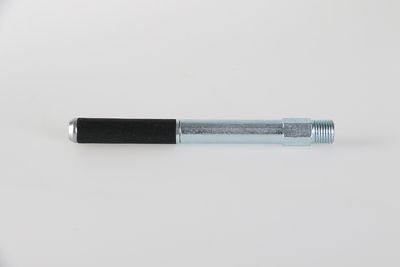

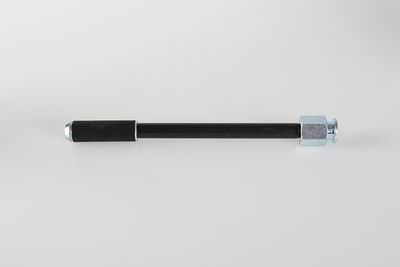

Combi packer - steel

clamping rubber (grooves) 40 mm, thrust piece 60 mm, AF10, external thread M10x1, free passage Ø 2,7 mm

3 Weergave varianten

Combi packer - steel

clamping rubber (grooves) 40 mm

16 Weergave varianten

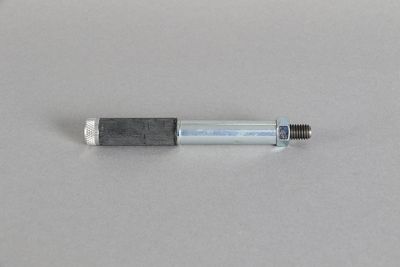

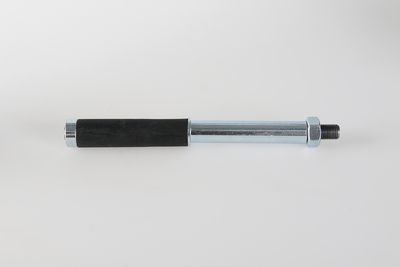

Steel packer
Ø 13 x 110 mm

clamping rubber (grooves) 40 mm, tightening nut AF13, external thread M8, free passage Ø 3 mm

6 Weergave varianten

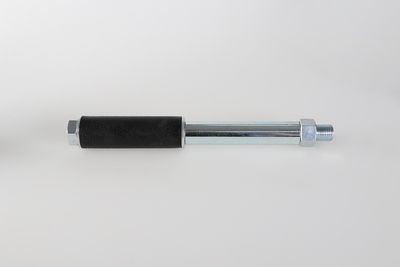

Steel packer

external thread M10x1, free passage Ø 6 mm

17 Weergave varianten

Steel packer

tightening nut AF19, external thread G1/4", free passage Ø 9 mm

47 Weergave varianten

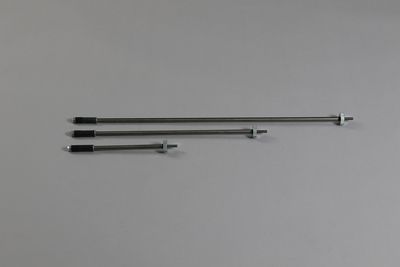

Steel packer clamping rubber system duo

clamping rubber 60 mm, external thread M8, free passage Ø 3 mm, PA 6 sliding washer, knurled nut

3 Weergave varianten

Special cutter

for cutting extension tubes and injection hoses, max. Ø 28 mm

Item No.:

25006

1 piece

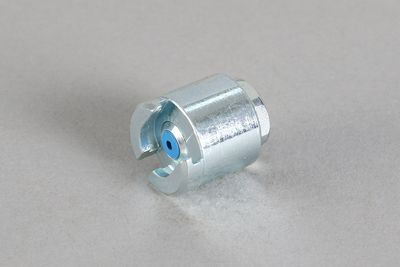

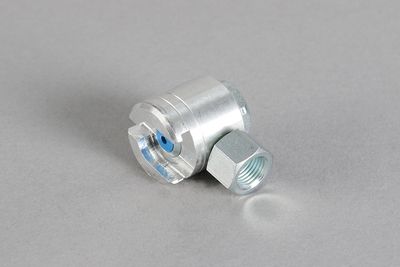

Sliding coupling - straight

Ø 16 mm, internal thread M10x1, rubber seal blue

2 Weergave varianten

Sliding coupling - lateral

Ø 16 mm, internal thread M10x1, rubber seal blue

2 Weergave varianten

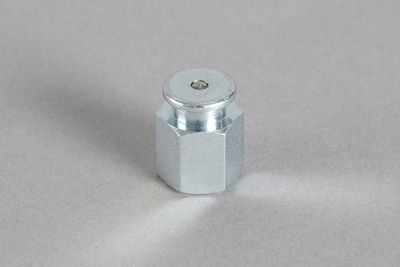

Gel pan head nipple
internal thread M8, AF17

opening pressure approx. 3 bar

4 Weergave varianten

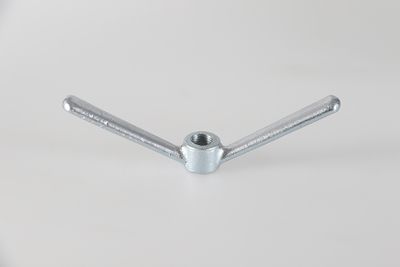

Quick acting butterfly nut

3 Weergave varianten

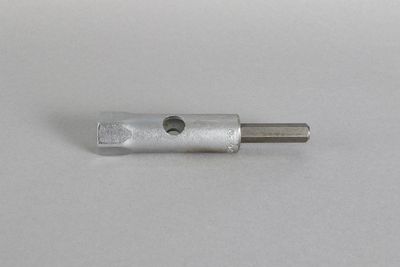

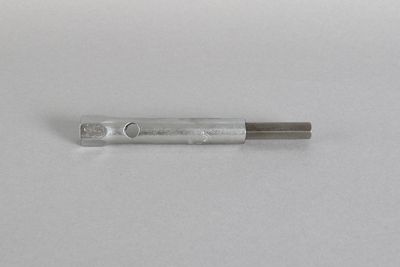

Socket wrench
AF13

holding screw driver hexagon AF10

holding screw driver hexagon AF10

Item No.:

25014

1 piece

Pagina

12 3 4 5

SCHERMINJECTIES (GELINJECTIE)

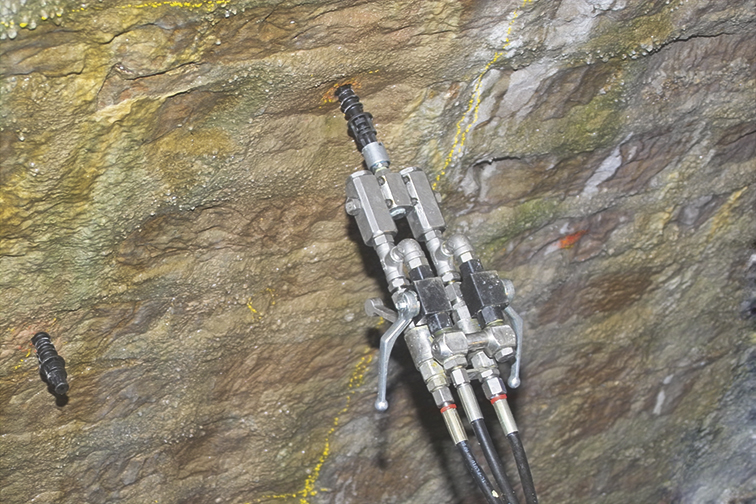

Een in de praktijk bewezen achteraf aan te brengen afdichting in de tunnelbouw, voor civieltechnische kunstwerken, residentiële en industriële gebouwen, parkeergarages, grond- en rioolbouw en waterbouw. De scherminjectie met acrylaatgel (hydrostructuurhars) zorgt voor een afdichting, van binnen naar buiten, van met de aarde in aanraking komende of door de aarde bedekte constructies, evenals voor het vullen van doorgangen, zoals scheuren, ontbrekende plekken, holle ruimten en voegen. Geschikte injectietechnieken en injectiepakkingen evenals een door een vakkundig planner opgesteld saneringsplan zijn een waarborg voor een goede afdichting van de constructie.

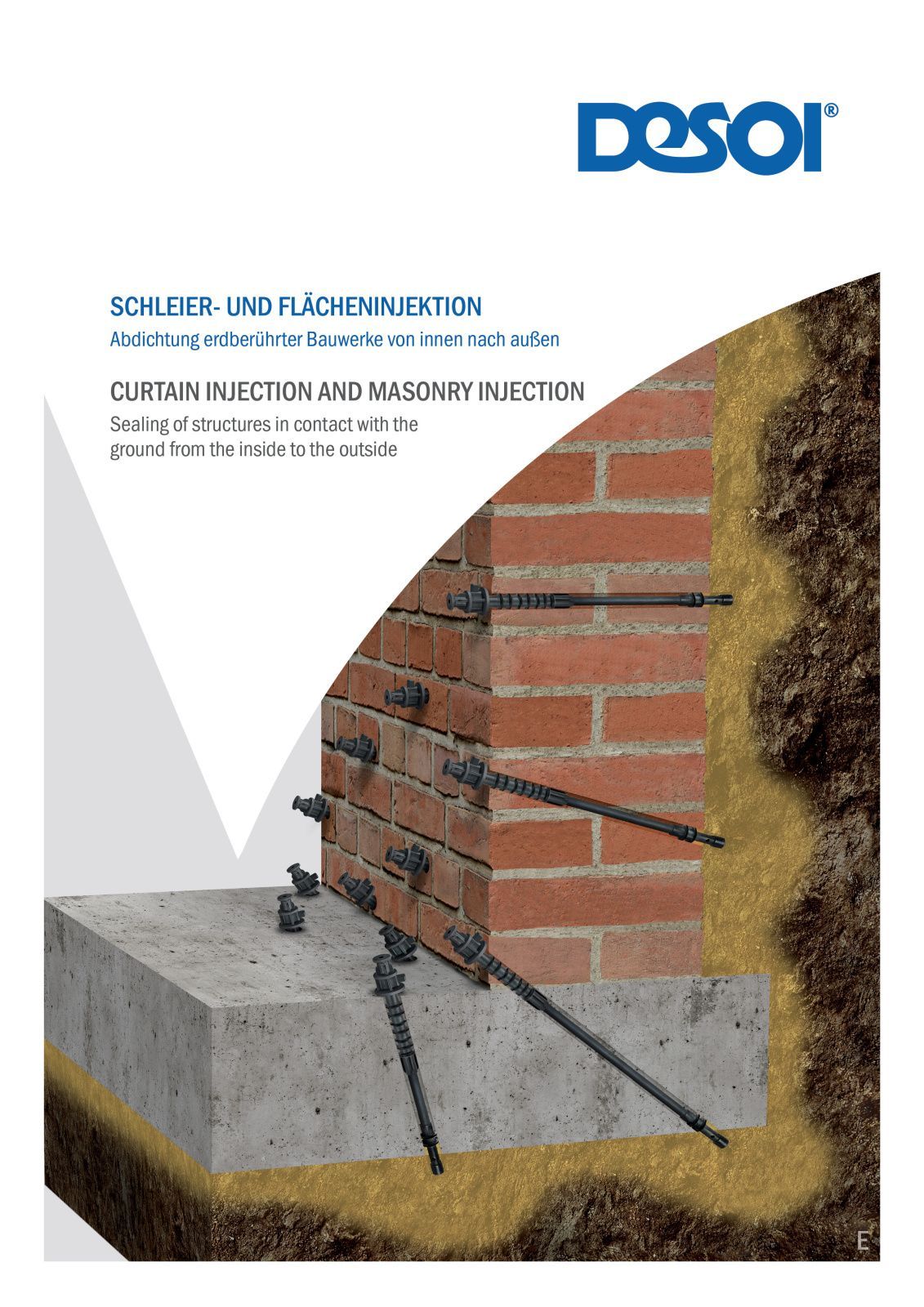

Schleier- und Flächeninjektion

PDF deutsch/englisch
PDF deutsch/französisch

Vereisten waaraan injectiepakkingen moeten voldoen

Betrouwbare bevestiging in het bouwelement bij de vereiste injectiedrukken
Corrosiebestendigheid van de in het bouwelement aanwezige delen
Afsluitbaar
Aan de vereiste te transporteren hoeveelheid en stroomeigenschappen van het injectiemateriaal aangepaste doorsnede
Terugslapkleppen met een lage openingsdruk

Injectiepakkingen

Boorpakking (stalen pakking)
Slagpakking (kunststof pakking)

Uit te voeren stappen

Rasterachtige boorgaten doorboren de totale constructie van binnen naar buiten volgens een vastgelegd en op het object aangepast boorschema.
In de boorgaten worden de injectiepakkingen geplaatst en geïnjecteerd.
Het gebouw wordt door aarde/zand omgeven. Het gelscherm dringt door in de poriënstructuur en vormt een mengsel dat voorkomt dat water de constructie of de dilatatievoegen en dergelijke kan binnendringen.

Toepassingen van later aangebrachte afdichtingen

Scherminjectie in de bouwgrond
Injectie van dilatatievoegen
Injectie van tussenruimtes tussen constructies
Het vloeibare injectiemateriaal met lage viscositeit verdringt het aanwezige water en vormt samen met de omringende bouwgrond een elastische afdichting, respectievelijk elastisch injectielichaam.

Constructievoorbeelden

Tunnelbouw
Civieltechnische kunstwerken
Residentiële en industriële gebouwen (kelders, souterrains)
Parkeergarages
Civiele techniek en riolering (rioolwaterinstallaties, metro)
Waterbouw (sluizen, compartimenten, gaanderijen)
